Obtenir une qualité de surface élevée est un élément crucial dans le laminage à froid des bandes de cuivre et d’alliages de cuivre. Il arrive cependant qu’en dépit des efforts déployés, divers défauts superficiels apparaissent, l’un des plus courants étant la présence de taches. Ces décolorations peuvent apparaître sur une partie spécifique de la surface de la bande, générant des répercussions négatives sur sa qualité globale.
Dans cet article, nous nous pencherons sur la question des taches, en décortiquant leurs causes, leurs caractéristiques et la manière de les étudier.
Quelle est l’origine des taches ?
Les taches sur les surfaces en cuivre et en alliage de cuivre peuvent avoir une multitude d’origines, ce qui rend leur identification ardue. Le laminage à froid est un procédé complexe qui comporte plusieurs étapes, ce qui peut masquer la source de la tache jusqu’à des stades ultérieurs de la production.
Q8Oils R&D a mis au point un test permettant d’identifier la cause première d’une tache et de l’analyser en détail. Ce test permet d’analyser la composition d’une tache et de faire la distinction entre différents types de taches, y compris celles causées par l’oxydation du cuivre, les matières carbonées ou les substances sulfurées du cuivre (des éléments connus depuis longtemps pour provoquer l’apparition de taches sur les alliages de cuivre).
Test d’identification des causes premières des taches sur le cuivre et les alliages de cuivre.
Q8Oils R&D effectue son test d’analyse des taches sur la base de quatre bandes d’alliage de cuivre de 85 x 15 mm, la tache ciblée étant partiellement présente sur chacune d’entre elles. L’une des pièces reste non traitée et sert de référence, tandis que les trois autres sont plongées dans des liquides d’essai distincts (A, B et C).

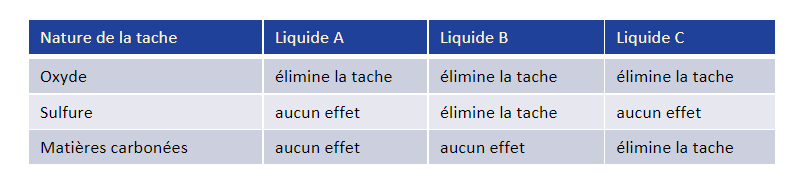

L’inspection visuelle des quatre pièces collectivement permet de déterminer si la tache a été éliminée ou si elle persiste. Le tableau matriciel qui en résulte est ensuite utilisé pour identifier le type de tache en fonction du résultat de chaque test.
Que signifie la nature de la tache ?
Une fois la nature de la tache identifiée, l’étape suivante consiste à déterminer le moment où elle a commencé à se former. De nos jours, les taches de sulfure de cuivre sont devenues rares, car le soufre actif n’est plus utilisé dans le procédé de fabrication des alliages de cuivre. Les taches d’oxyde de cuivre, par contre, peuvent se former à des températures de bande élevées en présence d’oxygène, et sont souvent causées par des facteurs tels que des taux de réduction élevés, des vitesses excessives, un refroidissement inadéquat ou une combinaison de ces facteurs. Les taches carbonées, imputables à la présence de matières contenant du carbone telles que le pétrole, le plastique et le papier, peuvent se former lorsque la surface de l’alliage de cuivre est exposée à des températures élevées. Par exemple, si une quantité d’huile excessive est présente pendant le recuit, elle peut ne pas s’évaporer entièrement en temps voulu, laissant des résidus qui finissent par se carboniser à la surface de la bande.
Remarques
Q8Oils collabore étroitement avec ses clients pour améliorer leur processus de laminage à froid en développant des compositions d’huile sur mesure. Un aspect essentiel de ce processus d’amélioration est l’acquisition d’une compréhension approfondie des défauts potentiels, tels que la formation de taches. Notre test d’analyse des taches peut contribuer à identifier la cause première des taches sur les bandes d’alliage de cuivre et ainsi fournir des informations précieuses pour optimiser votre processus de production.
